Systém nucené ventilátorové ventilace umožňuje transformátoru pracovat při vyšším výkonu, než je jmenovitý výkon, a za zachování optimální teploty a zvýšení bezpečnosti.

Ventilátor má obzvláštní význam, když je připojen k napájecí instalaci zákazníka. Je tedy nutné zaměřit se na okolí, ve kterém se má nacházet, a věnovat obzvláštní pozornost několika aspektům majícím vliv na efektivní činnost transformátoru, který chráníme, proto se musíme postarat o jeho tepelnou kontrolu, na příklad:

• Orientace sever-jih podle nejdelších stěn kabiny pro zmenšení zahřívání místnosti transformátoru a jeho elektrických zařízení.
• Okolní teplota: 80 °C max.
• Vlhkost: 90 % bez kondenzace
• Žádný drobný prach
• Bez přítomnosti korozivních nebo hořlavých plynů
• Použití v mořských podmínkách se nedoporučuje, pokud zařízení nebylo během fáze výroby vystaveno speciální úpravě.

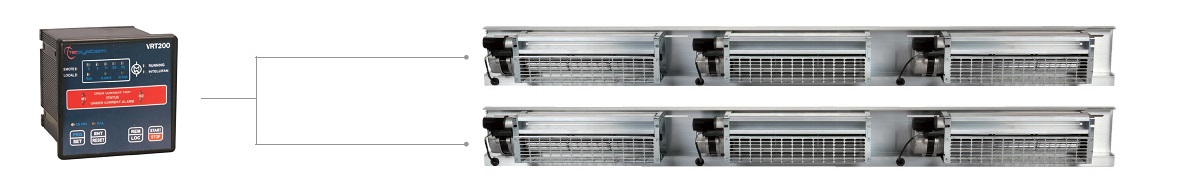

V mnoha instalacích probíhá spuštění kontaktního ventilačního systému probíhá s pomocí termometrické řídící jednotky, která spouští ventilátory v závislosti na teplotě transformátoru. Ventilace kabiny (extraktor) je kontrolována termostatem. Oba systémy pracují za stejným účelem - ochlazení ventilátoru, ale pracují odděleně. Pro zajištění dokonalého oběhu vzduchu uvnitř kabiny je nezbytné paralelní spuštění obou systémů. Za tímto účelem Tecsystem doporučuje zařízení řady VRT spolupracující s řídící jednotkou: instalace umožňuje paralelní vypnutí kontaktního ventilačního systému a extraktoru vylepšujícího proudění vzduchu v kabině a kontrolování stavu činnosti celého systému.

TECHNICKÁ SPECIFIKACE

NAPÁJENÍ

• Jmenovité hodnoty: 85-250 Vac-dc 50/60 Hz
• Zatížení: 5VA (max)

VSTUPY

• 2 vstupy pro dálkové ovládání ENABLE: COM-EN1-EN2
• Odnímatelné zadní svorky

VÝSTUPY

• 1 relé poškození čidla nebo chyby (FAULT)
• 2 Vstupy M1-M2: 85-230 Vac, 5 A max. 50/60 Hz

TESTY A VÝKON

• Konstrukce je v souladu s normami CE
• Elektrická pevnost:1500 Vac po dobu 1 min: mezi napájecím zdrojem a relé fault, napájecím zdrojem a dálkovým ovládačem
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Samozhášecí kryt NORYL UL 94V0
• Volitelné: přizpůsobení tropickým podmínkám
• Přední kryt z polykarbonátu IP65

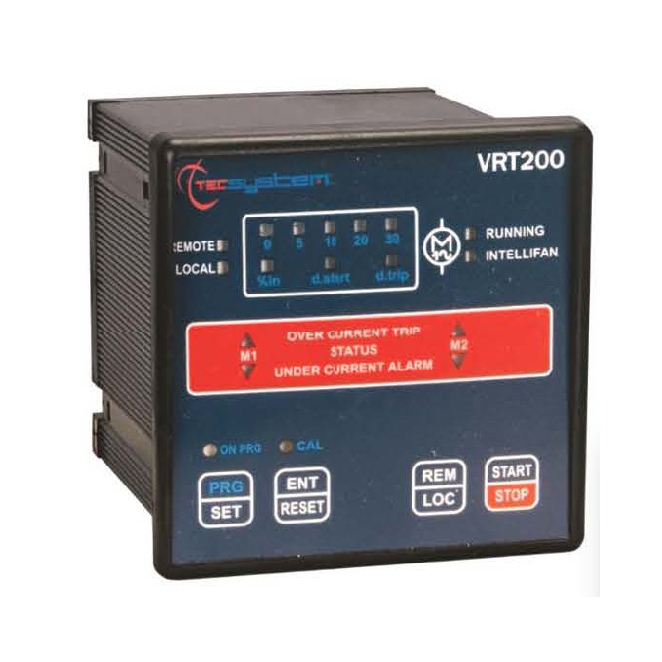

ZOBRAZENÍ A SPRÁVA DAT

• Led diody alarmu: undercurrent, overcurrent
• Led diody running, intellifan, remote, local
• Led diody prg ON, cal
• Spuštění AUTO-TUNING pro nastavení ochrany motoru
• Tlačítko k ručnímu spuštění/zastavení (START/STOP) motorů
• Tlačítko Reset alarmu na čelním panelu
• Přístup k programování pomocí klávesnice na čelním panelu

ROZMĚRY

• 100 x 100 mm DIN 43700 hloubka 131 mm (včetně svorek)
• Výřez v panelu 92 x 92 mm

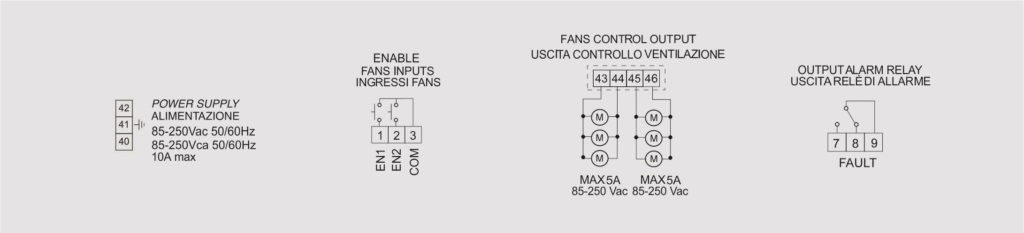

ELEKTRICKÉ PŘIPOJENÍ

Klikněte zde stáhnout leták VRT200 ED17.
