Systém nucené ventilátorové ventilace umožňuje transformátoru pracovat při vyšším výkonu, než je jmenovitý výkon, a za zachování optimální teploty a zvýšení bezpečnosti.

Ventilátor má obzvláštní význam, když je připojen k napájecí instalaci zákazníka. Je tedy nutné zaměřit se na okolí, ve kterém se má nacházet, a věnovat obzvláštní pozornost několika aspektům majícím vliv na efektivní činnost transformátoru, který chráníme, proto se musíme postarat o jeho tepelnou kontrolu, na příklad:

• Orientace sever-jih podle nejdelších stěn kabiny pro zmenšení zahřívání místnosti transformátoru a jeho elektrických zařízení.
• Okolní teplota: 80 °C max.
• Vlhkost: 90 % bez kondenzace
• Žádný drobný prach
• Bez přítomnosti korozivních nebo hořlavých plynů
• Použití v mořských podmínkách se nedoporučuje, pokud zařízení nebylo během fáze výroby vystaveno speciální úpravě.

V mnoha instalacích probíhá spuštění kontaktního ventilačního systému probíhá s pomocí termometrické řídící jednotky, která spouští ventilátory v závislosti na teplotě transformátoru. Ventilace kabiny (extraktor) je kontrolována termostatem. Oba systémy pracují za stejným účelem - ochlazení ventilátoru, ale pracují odděleně. Pro zajištění dokonalého oběhu vzduchu uvnitř kabiny je nezbytné paralelní spuštění obou systémů. Za tímto účelem Tecsystem doporučuje zařízení řady VRT spolupracující s řídící jednotkou: instalace umožňuje paralelní vypnutí kontaktního ventilačního systému a extraktoru vylepšujícího proudění vzduchu v kabině a kontrolování stavu činnosti celého systému.

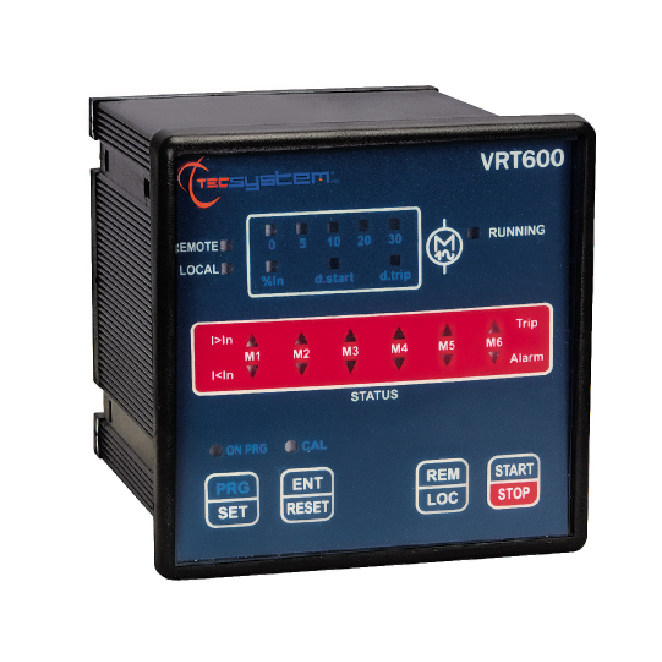

TECHNICKÁ SPECIFIKACE

NAPÁJECÍ ZDROJ

• Jmenovité hodnoty: 85-250 Vac 50/60 Hz
• Zatížení: 7,5 VA

VSTUPY

• 2 vstupy FAN 85-250 Vac, 15 A max., 50/60 Hz
• 1 vstup pro dálkové ovládání (ENABLE)
• Odnímatelné zadní svorky (kromě linky FAN)

VÝSTUPY

• 1 relé alarmu nebo chyby (ALARM/FAULT)
• Nosnost výstupních kontaktů: 5A-250 Vac cos Φ = 1

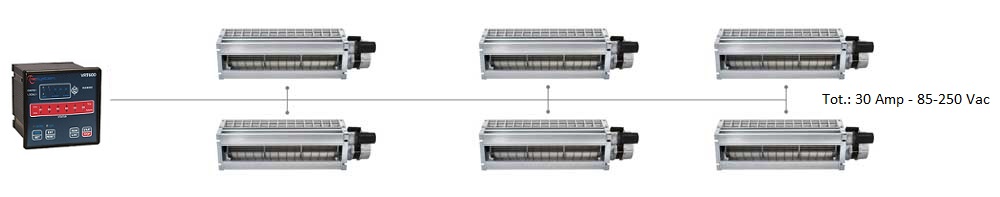

• Výstupy: M1-M2-M3-M4-M5-M6: 85-250 Vac, 6x5 A max., 50/60 Hz

TESTY A VÝKON

• Konstrukce je v souladu s normami CEI-EN61000-4-4
• Elektrická pevnost:1500 Vac po dobu 1 min: mezi napájecím zdrojem a relé fault, napájecím zdrojem a dálkovým ovládačem
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Samozhášecí kryt NORYL UL 94V0
• Volitelné: přizpůsobení tropickým podmínkám
• Přední kryt z polykarbonátu IP65

ZOBRAZENÍ A SPRÁVA DAT

• Led diody alarmu: undercurrent, overcurrent
• Led diody running, remote, local
• Led diody prg ON, cal.
• Spuštění AUTO-TUNING pro nastavení ochrany motoru
• Tlačítko k ručnímu spuštění/zastavení (START/STOP) motorů
• Tlačítko Reset alarmu na čelním panelu
• Přístup k programování pomocí klávesnice na čelním panelu

ROZMĚRY

• 100 x 100 mm DIN 43700 hloubka 131 mm (včetně svorek)
• Výřez v panelu 92 x 92 mm

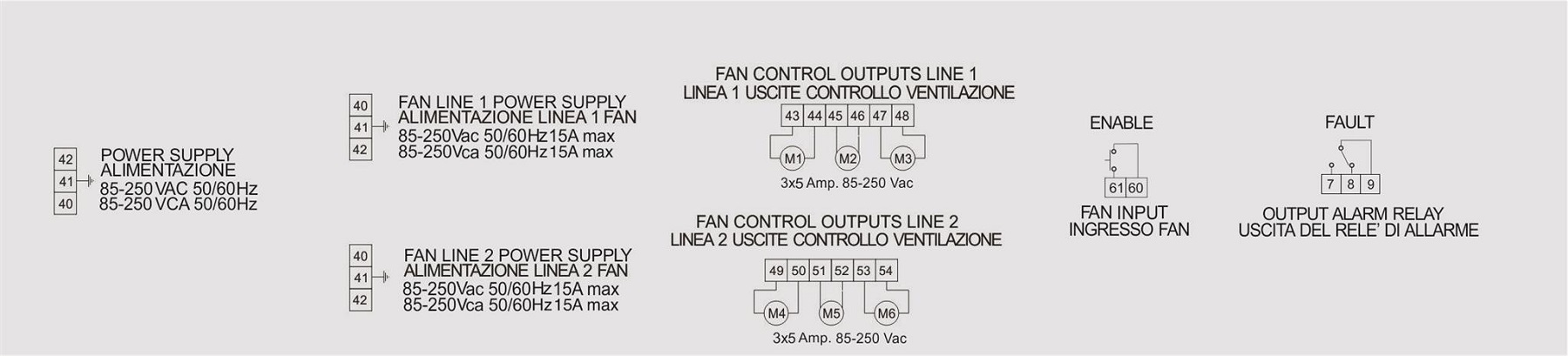

ELEKTRICKÉ PŘIPOJENÍ

Klikněte zde stáhnout leták VRT600 ED18.
