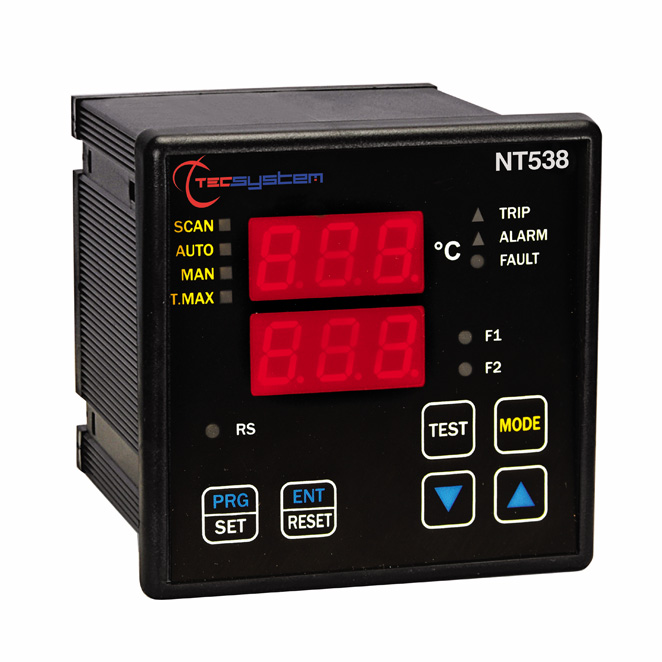

Elektronický mikroprocesor ke zaznamenání teploty elektrických motorů a suchých středního napětí a pryskyřičnatých transformátorů. NT538 AD díky 8 vstupních kanálů a různých možnostem programování zařízení zaručuje širokou škálu využití.

Vyvinuto s rozložením a výhodami nové technologické platformy (duální display, funkce VOTING, nový mikrokontrolér se zvýšenou provozní kapacitou a managementem dat), je NT538 AD poskytuje uživateli, v

jediném produktu, výstupy:

• Analogový výstup 4-20mA
• Digitální výstup RS 485 Modbus

Zařízení udržuje 8 vstupy Pt100 a díky všestrannosti nového vydání 2016 jsou k dispozici další senzorové vstupy (Ni100 / Ni120 / CU10 / PT1000 / IR atd.). Jednotka obsahuje 4 reléové výstupy pro suché kontakty, ALARM a TRIP, FAULT k označení možných chyb a pohon systému chlazení ventilátoru.

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

UNIVERSÁLNÍ NAPÁJECÍ ZDROJ: se vstupem 24 - 240 V ac-dc

DALŠÍ VERZE

NT538 BASIC Zařízení bez analogové nebo digitální výstupu (COD. 1CN0156)

TECHNICKÁ SPECIFIKACE

NAPÁJECÍ ZDROJ

• Jmenovité hodnoty: 24-240 Vac-dc
• Vdc s reverzibilní polaritou

VSTUPY

• 8 vstupy senzorů RTD Pt100 s 3 dráty (max. část 1,5 mm²)
• Odnímatelné zadní svorky
• Vstupy chráněny proti elektromagnetickému rušení
• Kompenzace délky kabelů čidel až 500 m (1 mm²)

VÝSTUPY

• 2 relé alarm (ALARM-TRIP)
• 2 relé řízení ventilace (FAN1 a FAN2)
• 1 relé poškození čidla nebo chyby (FAULT)
• Zatížení výstupních kontaktů 10A-250 Vca-res COS=1
• Výstup RS485 Modbus RTU
• Výstup opticky izolované 4.20mA

TESTY A VÝKON

• Konstrukce je v souladu s normami CE
• Ochrana proti elektromagnetickému rušení EN61000-4-4
• Elektrická pevnost: 1500 Vac po dobu 1 min. z relé na čidla,z relé na k napájení, z napájení k čidlům
• Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Kryt z polykarbonátu NORYL UL 94V0
• Přední kryt z polykarbonátu IP65
• Zatížení: 7.5VA
• Ukládání dat: minimálně 10 let
• Digitální linearita signálu čidla
• Vlastní diagnostický obvod
• Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT

• 2 displeje 13 mm, 3 číslice pro zobrazení zprávy a teplotníchkanálů
• 3 led diody indikující stav alarmu kanálu
• 2 led diody indikující stav větrání FAN1 a FAN2
• Monitorovaná teplota v rozsahu 0°C až 240°C
• 1 práh ALARM pro každý kanál
• 1 práh TRIP pro každý kanál
• 2 práhy ON-OFF zapínání a vypínání větrání FAN1 a FAN2
• Diagnostická čidla (Fcc-Foc-Fcd)
• Diagnostické úložiště dat (Ech)
• Přístup k programování pomocí klávesnice na čelním panelu
• Automatický výstup z programování, zobrazení a testupo 1 min. nečinnosti
• Varování proti chybnému naprogramování
• Možnost nastavení automatického skenování kanálů,nejteplejšího kanálu, manuálního skenování
• Ukládání maximálních teplot a alarmů
• Tlačítko Reset alarmu na čelním panelu
• Funkce Voting
• Funkce Fail Safe

ROZMĚRY

• 100 x 100 mm DIN 43700 hloubka 131 mm (včetně svorek)
• Výřez v panelu 92 x 92 mm Možnosti
• Versione Basic zařízení bez analogové nebo digitální výstupu

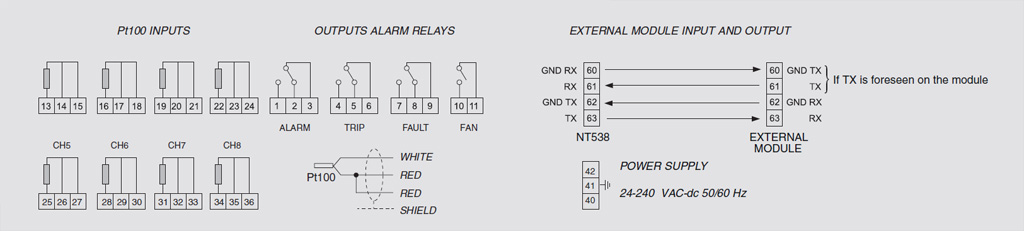

ELEKTRICKÉ PŘIPOJENÍ

Klikněte zde stáhnout leták NT538.
