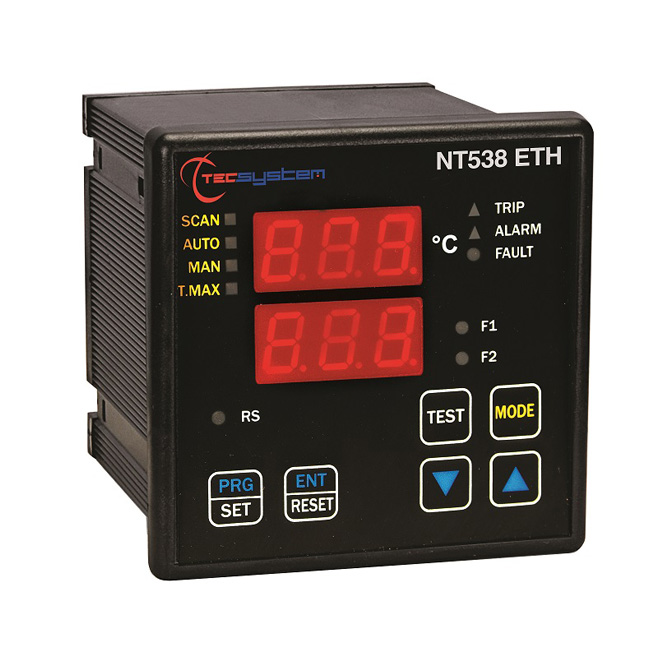

NT538 ETH je inovativní mikroprocesorové elektronické zařízení pro sledování suchých, pryskyřičných transformátorů s vestavěným ethernetovým portem.

Je vybaveno všemi funkcemi potřebnými pro sledování a kontrolu temperatury teploty transformátoru produktové řady NT538, vydání 2016 obsahující více funkční součásti hardwaru a softwaru.

Komunikace se sítí pomocí protokolu Modbus TCP/IP, umožňuje uživateli zobrazit a spravovat všechny funkce přístroje, přičemž můžete sedět pohodlně u pracovního stolu!

NT538 ETH má 8 vstupů Pt100 (monitorovací vinutí a prostředí) a obsahuje 4 relé: ALARM, TRIP, FAN i FAULT, dále zahrnuje nové funkce včetně renovovaného displeje a díky všestrannosti nového vydání 2016 existují i další čidla (Ni100 / Ni120 / CU10 / PT1000 / IR atd.)

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

UNIVERZÁLNÍ NAPÁJENÍ: se vstupem 85 až 260 Vac-dc.

VOLBY

SPECIÁLNÍ SOFTWARE: ETH MANAGER

TECHNICKÁ SPECIFIKACE

NAPÁJENÍ

• Jmenovité hodnoty: 85-260 Vac-dc
• Vdc s reverzibilní polaritou

VSTUPY

• 8 vstupy RTD Pt100 z 3 kabely (max. řez části 1,5 mm²)
• Odnímatelné zadní svorky
• Vstupy chráněny proti elektromagnetickému rušení
• Kompenzace délky kabelů čidel až 500 m (1 mm²)

VÝSTUPY

• 2 relé alarm (ALARM-TRIP)
• 2 relé řízení ventilace (FAN1 a FAN2)
• 1 relé poškození čidla nebo chyby (FAULT)
• Zatížení výstupních kontaktů: 10A-250 Vac-res COS=1
• Výstup Ethernet 10Base T / 100Base-TX Modbus TCP slave

TESTY A VÝKON

• Konstrukce je v souladu s normami CE
• Ochrana proti elektromagnetickému rušení CEI-EN61000-4-4
• Elektrická pevnost:1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
• Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Samozhášecí kryt NORYL UL 94V0
• Přední kryt z polykarbonátu IP65
• Zatížení: 7.5VA
• Ukládání dat: minimálně 10 let
• Digitální linearita signálu čidla
• Vlastní diagnostický obvod
• Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT

• 2 displeje 13 mm, 3 číslice pro zobrazení zprávy a teplotních kanálů
• 3 led diody indikující stav alarmu kanálu
• 2 led diody indikující stav větrání FAN1 a FAN2
• Monitorovaná teplota v rozsahu 0°C až 240°C
• 1 práh ALARM pro každý kanál
• 1 práh TRIP pro každý kanál
• 2 práhy ON-OFF zapínání a vypínání větrání FAN1 a FAN2
• Diagnostická čidla (Fcc-Foc-Fcd)
• Diagnostické úložiště dat (Ech)
• řístup k programování pomocí klávesnice na čelním panelu
• Automatický výstup z programování, zobrazení a testu po 1 min. nečinnosti
• Varování proti chybnému naprogramování
• Možnost nastavení automatického skenování kanálů, nejteplejšího kanálu, manuálního skenování
• Ukládání maximálních teplot a alarmů
• Tlačítko Reset alarmu na čelním panelu
• Funkce Voting
• Funkce Fail Safe

ROZMĚRY

• 100 x 100 mm DIN 43700 hloubka 131 mm (včetně svorek)
• Výřez v panelu 92 x 92 mm

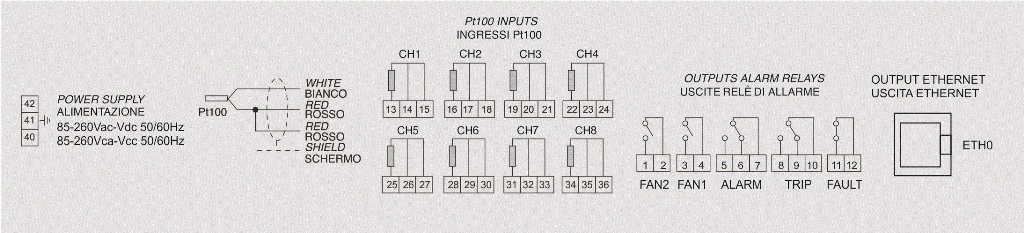

ELEKTRICKÁ PŘIPOJENÍ

Klikněte zde stáhnout leták NT538 ETH.
