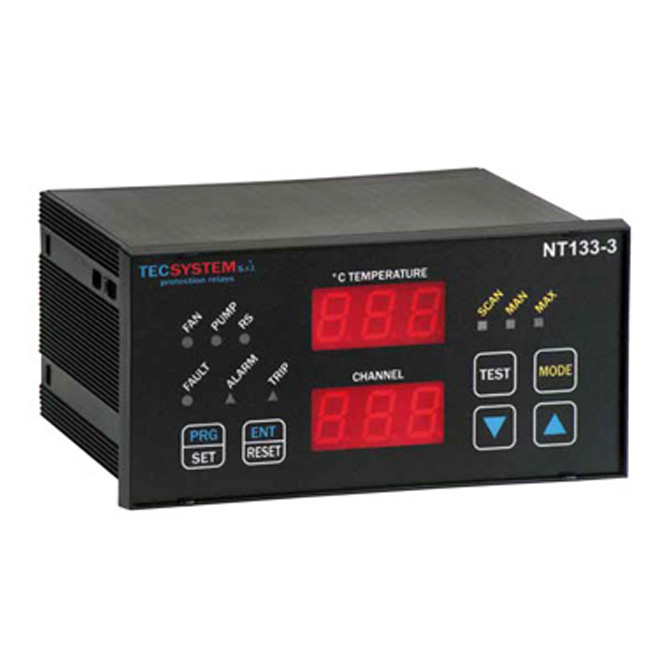

NT 133-3 poskytuje přesné zaznamenání teploty olejových transformátorů vysokého a středního napětí.

Prostřednictvím jediného přístroje můžete sledovat teplotu oleje, spustit ventilaci a vypočítat termovizi 3 vinutí pomocí speciálního algoritmu.

Přístroj má jeden vstup pro duální čidlo Pt100 pro zálohovací řízení a 3 univerzální vstupy pro proudový transformátor (CT). Reléové výstupy. jsou k dispozici pro: ALARM, TRIP, systém spuštění ventilace FAN, řízení oleje v oběhovém čerpadle a indikátory FAULT.

Zařízení je také vybaveno výstupem Modbus RS485 pro dálkové ovládání.

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

UNIVERSÁLNÍ NAPÁJECÍ ZDROJ: se vstupem 24 - 240 V ac-dc

TECHNICKÁ SPECIFIKACE

NAPÁJENÍ

• Jmenovité hodnoty: 24-240 Vac-dc
• Vdc s reverzibilní polaritou

KOMUNIKACE

• Výstup RS485 s protokolem Modbus RTU

VSTUPY

• 2 vstupy RTD Pt100 (IEC 751) s 3 dráty
• Vstupy CT1, CT2, CT3 od 0.8 až 5.2 A
• Odnímatelné zadní svorky
• Vstupy chráněny proti elektromagnetickému rušení
• Kompenzace délky kabelů čidel až 500 m (1 mm²)

VÝSTUPY

• 1 relé ALARM (pre-alarm) pro teplotu oleje a vinutí
• 1 relé TRIP pro teplotu oleje a vinutí
• 1 relé pro FAN (ventilace)
• 1 relé pro PUMP (čerpadel)
• 1 relé poškození čidla nebo chyby (FAULT)
• Zatížení výstupních kontaktů 5A-250 Vac cos=1

TESTY A VÝKON

• Konstrukce je v souladu s normami CE
• Ochrana proti elektromagnetickému rušení EN61000-4-4
• Izolace: 100 Mohm nebo víc při 500 V dc mezi uzemněním GND a svorkami
• 2 KV RMS při 50 / 60 Hz za jednu minutu
• Linearita: ± 0,5% z plného rozsahu měření
• Rozlišení: 1 ° C
• Přesnost:
  - Teploty oleje“Oil” ± 1% plného rozsahu měření, ± 1 číslice
  - Teploty vinutí “Winding” ± 1% plného rozsahu měření, ± 1 číslice
• Provozní teplota v prostředí : -40°C až +70°C
• Vlhkost: 90% bez kondenzace
• Samozhášecí kryt PPO UL 94V0
• Přední kryt z polykarbonátu: IP65
• Zatížení: 7VA
• Ukládání dat: minimálně 10 let
• Digitální linearita signálu čidla
• Vlastní diagnostický obvod
• Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT

• 2 displeje s výškou 13 mm, 3 číslice pro zobrazení teploty a zpráv
• 1 led dioda pro indikaci ALARM v případě příliš vysoké teploty
• 1 led pro indikaci TRIP – samovypnutí v případě příliš vysoké teploty
• 1 led dioda pro FAULT při indikaci FAULT
• 1 led dioda pro FAN k indikaci nucené ventilace
• 1 led dioda pro PUMP k indikaci čerpadel recirkulace oleje
• 1 led dioda pro RS k indikaci během komunikace RS485

MODBUS RTU

• Rozsah měření teploty:
  - od -40°C až +200°C u teploty oleje “Oil”
  - od -40°C až +200°C u vinutí “Winding”
• 2 prahové hodnoty kanálu oleje
• 2 prahové hodnoty kanálu vinutí
• 4 prahové hodnoty zapnutí-vypnutí (ON-OFF) řízení
• Diagnostika snímačů (Flt)
• Signalizace chybného programování
• Možnost nastavení automatického a manuálního skenování kanálů
• Ukládání maximalnich teplot, alarmů, a signalizace chybného čidla
• Tlačítko Reset alarmu na čelním panelu

ROZMĚRY

• 144 x 72 mm DIN 43700 hloubka 131 mm (včetně svorek)
• Výřez v panelu 139 x 67 mm

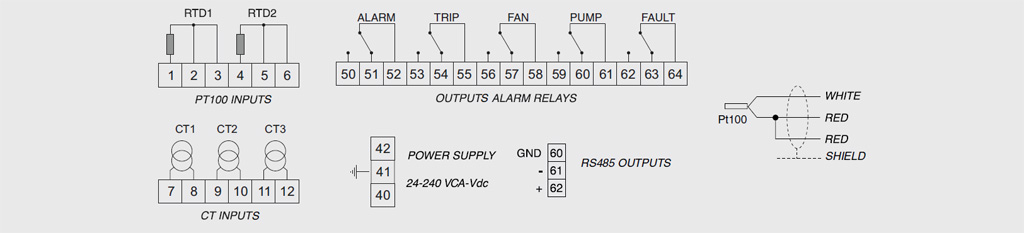

ELEKTRICKÉ PŘIPOJENÍ

Klikněte zde stáhnout leták NT133-3.
