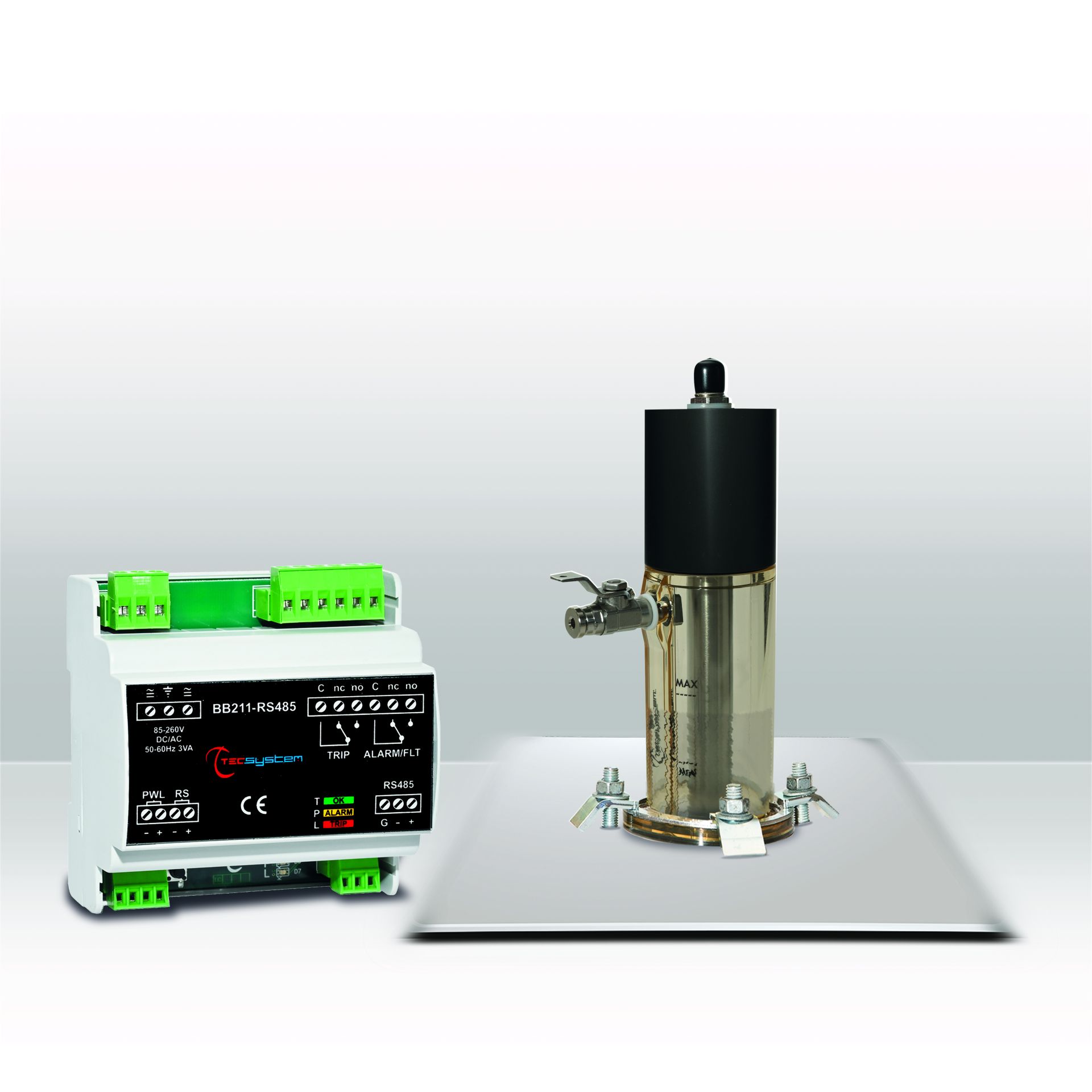

Nový systém TPL 503 (řídicí jednotka BB211 + senzor TPL503) je založen na formátu INNOVATION 4.0 pro monitorování hermetických olejových transformátorů.

Klasická elektromechanická zařízení byla nahrazena elektronickým senzorem TPL503: instalovaným přímo na transformátoru, který je schopen monitorovat a přenášet zjištěné údaje o TEPLOTĚ, TLAKU a HLADINĚ oleje do řídicí jednotky BB211.

Řídící jednotka BB211

Řídící jednotka BB211 chrání transformátor prostřednictvím příslušných alarmových kontaktů a předává údaje do vzdáleného CENTRUM ÚDRŽBY.
Ve spojení se senzorem TPL 503 umožňuje sledovat teplotu, tlak a hladinu oleje transformátoru a dálkově odesílat alarmy a naměřené hodnoty prostřednictvím výstupů RS485 / RS232. Ovládací jednotka BB211 je vybavena 3 barevnými LED diodami: T = teplota, P=tlak, L=úroveň pro indikaci alarmů.
Blikající LED diody indikují chybový stav (FAULT) přístroje, který zapisuje a uchovává objevující se stavy alarmů, maximální hodnoty dosažených parametrů teploty a tlaku a minimální hladinu oleje. Senzor TPL 503 poskytuje informace o stavu transformátoru. Kompaktní rozměry možnost montáže na kolejnici DIN umožňují instalaci v každé rozvaděči.

Senzory TPL 503

Úplně transparentní senzor dokonale zobrazuje hladinu oleje i ze vzdálenosti. Plně transparentní, poskytuje vynikající výhled na olej z každé strany 360°a inovativní design má za cíl zjednodušit plnění a doplňování oleje. Senzor TPL503 je vyroben ze speciálního materiálu odolného vůči teplotám v rozsahu od -20 °C do + 120 °C. Těsnost senzoru je zaručena zkouškami těsnosti provedenými ve 100% během výroby. Připojení k řídicí jednotce je provedeno přes 4pinový kabel Powerlink, s konektorem M12, s maximální délkou až 40 m.

UNIVERSÁLNÍ NAPÁJECÍ ZDROJ: se vstupem 85 - 260 Vac-dc 50/60 Hz.

TECHNICKÁ SPECIFIKACE BB211

NAPÁJECÍ ZDROJ

• Jmenovité hodnoty: 85-260 Vac-dc 50/60 Hz
• Vdc s reverzibilní polaritou

VSTUPY

• Digitální vstup pro připojení senzoru TPL503
• Odnímatelné zadní svorky
• Vstupy chráněné proti elektromagnetickému rušení
• Kompenzace délky kabelu, maximální délka 40 m

VÝSTUPY

• Konstrukce v souladu s CE
• Ochrana proti elektromagnetickému rušení CEI-EN61000-4-4
• Dielektrická pevnost: 1500 Vac po dobu 1 min. od TPL signálu k relé, od relé k napájení, od napájení k TPL
• Provozní teplota v prostředí: od -20°C do +60°C
• Vlhkost: 90% bez kondenzace
• Směs PC / ABS UL 94V0 samozhášecí skříň
• Stupeň krytí IP20
• Zatížení: 3VA
• Uchovávání údajů: minimálně 10 let
• Autodiagnostický obvod
• Možnost: přizpůsobení tropickým podmínkám

NAMĚŘENÉ HODNOTY

• Rozsah poměru teploty oleje: od –40 do +120°C
• Poměr teploty: 1°C
• Přesnost teploty: ± 1% celého měřicího rozsahu ± 1 číslice
• Relativní poměr tlaku oleje: od -400 do 500 mbar
• Poměr tlaku: 10 mbar
• Přesnost tlaku: ± 2% celého měřicího rozsahu, ± 10 číslic
• Úroveň ve 3 režimech (FULL-ALARM-TRIP)

ROZMĚRY

• Montáž na kolejnici DIN 88x93.20x62mm

ZOBRAZENÍ A SPRÁVA DAT

• 3 LEDdiody zobrazující stav alarmů (TEPLOTA-TLAK-HLADINA OLEJE)
• Vzdálené programování parametrů T.P.L.
• Varování před nesprávným programováním
• Tlačítko obnovení výchozího nastavení programování
• Diagnostika senzoru T.P.L.
• Diagnostika datové paměti
• Diagnostika komunikace T.P.L.
• Zapamatování maximálních dosažených T.P.L. parametrů
• Paměť pro aktivaci parametrů alarmu T.P.L.

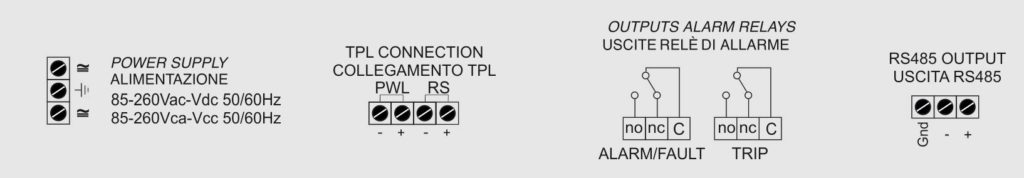

  ELEKTRICKÉ PŘIPOJENÍ BB211






  Klikněte zde stáhnout leták BB211 + TPL503.
