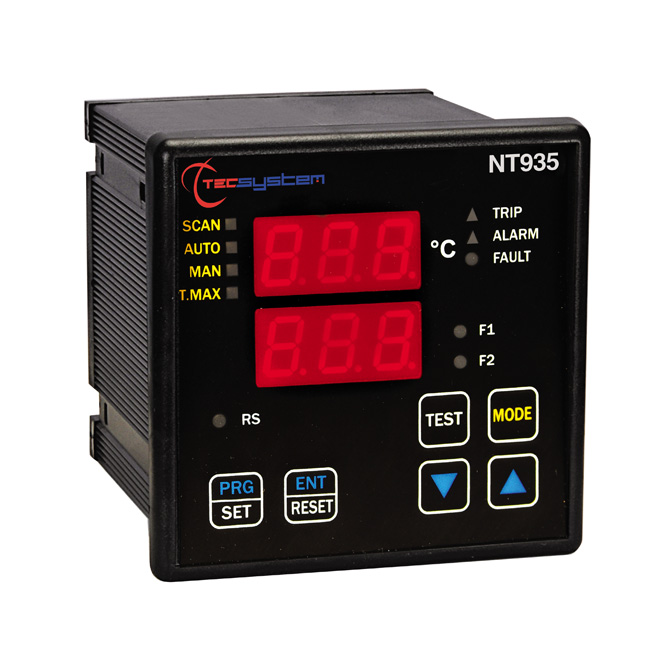

Elektronický mikroprocesor určený zvláště pro suché a pryskyřiční transformátory. Vyvinuto s rozložením a výhodami nové technologické platformy (duální display, funkce VOTING, nový mikrokontrolér se zvýšenou provozní kapacitou a managementem dat), NT935AD poskytuje uživateli, v jediném produktu, výstupy:

• Analogový výstup 4-20mA
• Digitální výstup RS 485 Modbus RTU

Umožňuje monitorovat teplotu transformátoru jako standard zařízení T154, a díky dálkovému komunikačnímu systému, kromě přenosu teplot v reálném čase, nabízí možnost měnit všechna požadovaná nastavení včetně prahových hodnotvýstupního relé. Zařízení ma 4 vstupy Pt100 a mohou monitorovací vinutí a prostředí (4 kanál), a díky všestrannosti nového vydání 2016 jsou k dispozici další senzorové vstupy (Ni100 / Ni120 / CU10 / PT1000 / IR atd.). Reléové výstupy jsou 4: ALARM relé pro signalizaci alarmu s vysokou teplotou, relé TRIP k odpojení transformátoru, pokud dosáhne maximální prahové hodnoty, relé FAN pro aktivaci ventilačního systému, relé FAULT signalizující poruchy.

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

UNIVERSÁLNÍ NAPÁJECÍ ZDROJ: se vstupem 24 - 240 Vac-dc.

Další Verze:

NT935 BASIC Zařízení bez analogové nebo digitální výstupu (COD. 1CN0131)

TECHNICKÁ SPECIFIKACE

NAPÁJECÍ ZDROJ

• Jmenovité hodnoty: 24-240 Vac-dc
• Vdc s reverzibilní polaritou

VSTUPY

• 4 vstupy senzorů RTD Pt100 s 3 dráty (max. část 1,5 mm²)
• Odnímatelné zadní svorky
• Vstupy chráněny proti elektromagnetickému rušení
• Kompenzace délky kabelů čidel až 500 m (1 mm²)

VÝSTUPY

• 2 relé alarm (ALARM-TRIP)
• 2 relé řízení ventilace (FAN1 a FAN2)
• 1 relé poškození čidla nebo chyby (FAULT)
• Zatížení výstupních kontaktů 10A-250 Vac-res COS=1
• Výstup RS485 Modbus RTU
• Výstup opticky izolované 4.20mA

TESTY A VÝKON

• Konstrukce je v souladu s normami CE
• Ochrana proti elektromagnetickému rušení EN61000-4-4
• Elektrická pevnost: 1500 Vac po dobu 1 min. z relé na čidla, z relé na k napájení, z napájení k čidlům
• Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Kryt z polykarbonátu NORYL UL 94V0
• Přední kryt z polykarbonátu IP65
• Zatížení: 7.5VA
• Ukládání dat: minimálně 10 let
• Digitální linearita signálu čidla
• Vlastní diagnostický obvod
• Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT

• 2 displeje 13 mm, 3 číslice pro zobrazení zprávy a teplotních kanálů
• 3 led diody indikující stav alarmu kanálu
• 2 led diody indikující stav větrání FAN1 a FAN2
• Monitorovaná teplota v rozsahu 0°C až 240°C
• 2 práhy ALARM pro kanálů 1-2-3
• 2 práhy ALARM pro kanál 4
• 2 práhy ON-OFF zapínání a vypínání větrání FAN1 a FAN2
• Diagnostická čidla (Fcc-Foc-Fcd)
• Diagnostické úložiště dat (Ech)
• Přístup k programování pomocí klávesnice na čelním panelu
• Automatický výstup z programování, zobrazení a testu po 1 min. nečinnosti
• Varování proti chybnému naprogramování
• Možnost nastavení automatického skenování kanálů, nejteplejšího kanálu, manuálního skenování
• Ukládání maximálních teplot a alarmů
• Tlačítko Reset alarmu na čelním panelu
• Funkce Voting
• Funkce Intellifan

ROZMĚRY

• 100 x 100 mm DIN 43700 hloubka 131 mm (včetně svorek)
• Výřez v panelu 92 x 92 mm

MOŽNOSTI

• Verze Basic zařízení bez analogové nebo digitální výstupu

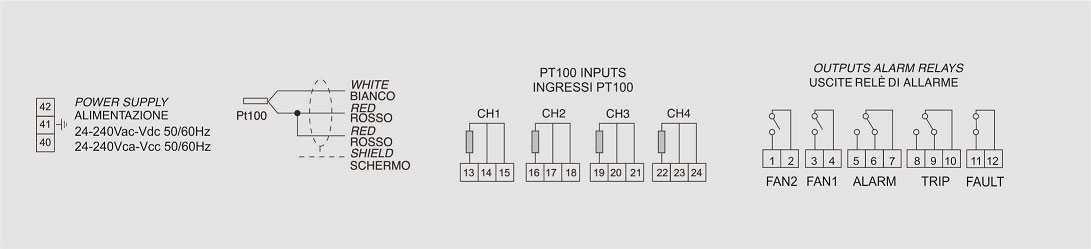

Elektrické připojení

Klikněte zde stáhnout leták NT935 AD.
