Centrální NT935-IR spojená s infračervenými senzory TIR409 vám umožní sledovat teplotu bez fyzického kontaktu s povrchem senzoru. Díky těmto vlastnostem je vhodná pro měření teploty vinutí středního a vysokého napětí, pro které se nedoporučuje aplikace Pt100 s ohledem na problémy s elektrickou izolací a bezpečností.

Na rozdíl od dalších obecných přípravků na trhu jsou zařízení NT935-IR zařízením a TIR409 určena k použití v magnetickém poli s vysokou intenzitou, kde zajišťují provozní spolehlivost a bezpečnost systému. S kompaktními rozměry může být senzor snadno připojený k jakémukoliv rovnému povrchu. Laserové ukazatel pomáhá ověřit správnou polohu senzoru. Zařízení je vybaveno 3 výstupy pro sledování teploty 3 vinutí a čtvrtým přídavným vstupem.

Výstupní relé jsou k dispozici pro ALARM, TRIP, FAN1 / FAN2 a FAULT.

Stejně jako všechny nové funkce představení v nejnovějších generačních zařízeních ED16, včetně duálního zobrazení, největší kapacity relé, jednotka je vybavena funkcemi Voting a Intellifan a RS485 Modbus RTU a analogový výstup 4-20mA pro správu vzdálených dat.

Všechny naše jednotky mohou být pokryty speciální povrchovou úpravou elektronických karet, odolnou vůči nepříznivých povětrnostních podmínkách, zejména vysoké teplotě a vlhkosti (v tropickém podnebí).

UNIVERSÁLNÍ NAPÁJECÍ ZDROJ: se vstupem 24 - 240 Vac-dc.

Další Verze

NT935IR BASIC Zařízení bez analogové nebo digitální výstupu (COD. 1CN0171)

TECHNICKÁ SPECIFIKACE

NAPÁJECÍ ZDROJ

• Jmenovité hodnoty: 24-240 Vac-dc
• Vdc s reverzibilní polaritou

VSTUPY

• input IR 4-20 mA sensor
• Odnímatelné zadní svorky
• Vstupy chráněny proti elektromagnetickému rušení

VÝSTUPY

• 2 relé alarm (ALARM-TRIP)
• 2 relé řízení ventilace (FAN1 a FAN2)
• 1 relé poškození čidla nebo chyby (FAULT)
• Zatížení výstupních kontaktů 10A-250 Vac-res COS=1
• Výstup RS485 Modbus RTU
• Výstup opticky izolované 4.20mA

TESTY A VÝKON

• Konstrukce je v souladu s normami CE
• Ochrana proti elektromagnetickému rušení EN61000-4-4
• Elektrická pevnost: 1500 Vac po dobu 1 minuty mezi relé a napájecím zdrojem, 4-20 mA vstupy a napájecím zdrojem, 4-20 mA vstupy a relé
• Přesnost: ± 1% plného rozsahu měření, ± 1 číslice
• Provozní teplota v prostředí : -20°C až +60°C
• Vlhkost: 90% bez kondenzace
• Kryt z polykarbonátu NORYL UL 94V0
• Přední kryt z polykarbonátu IP65
• Zatížení: 7.5VA
• Ukládání dat: minimálně 10 let
• Vlastní diagnostický obvod
• Volitelné: přizpůsobení tropickým podmínkám

ZOBRAZENÍ A SPRÁVA DAT

• 2 displeje 13 mm, 3 číslice pro zobrazení zprávy a teplotních kanálů
• 3 led diody indikující stav alarmu kanálu
• 2 led diody indikující stav větrání FAN1 a FAN2
• Monitorovaná teplota v rozsahu 0°C až 200°C
• 2 práhy ALARM pro kanálů 1-2-3
• 2 práhy ALARM pro kanál 4
• 2 práhy ON-OFF zapínání a vypínání větrání FAN1 a FAN2
• Diagnostická čidla (Fcc-Foc-Fcd)
• Diagnostické úložiště dat (Ech)
• Přístup k programování pomocí klávesnice na čelním panelu
• Automatický výstup z programování, zobrazení a testupo 1 min. nečinnosti
• Varování proti chybnému naprogramování
• Možnost nastavení automatického skenování kanálů, nejteplejšího kanálu, manuálního skenování
• Ukládání maximálních teplot a alarmů
• Tlačítko Reset alarmu na čelním panelu
• Funkce Voting
• Funkce Intellifan

ROZMĚRY

• 100 x 100 mm DIN 43700 hloubka 131 mm (včetně svorek)
• Výřez v panelu 92 x 92 mm

MOŽNOSTI

• Verze Basic zařízení bez analogové nebo digitální výstupu

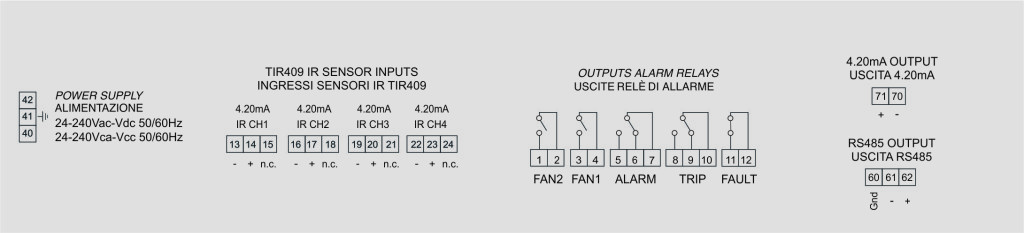

Elektrické připojení
