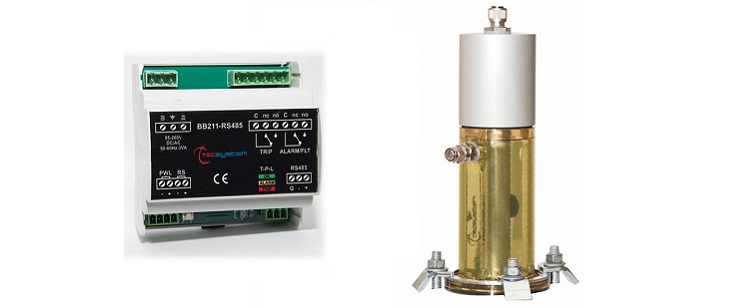

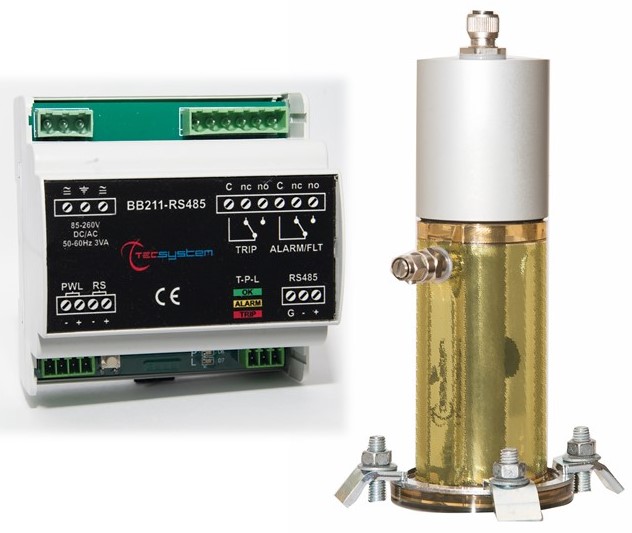

Nový systém TPL 503 (řídicí jednotka BB211 + senzor TPL503) je založen na formátu INNOVATION 4.0 pro monitorování hermetických olejových transformátorů. Klasická elektromechanická zařízení byla nahrazena elektronickým senzorem TPL503: instalovaným přímo na transformátoru, který je schopen monitorovat a přenášet zjištěné údaje o TEPLOTĚ, TLAKU a HLADINĚ oleje do řídicí jednotky BB211.

Řídící jednotka BB211

Řídící jednotka BB211 chrání transformátor prostřednictvím příslušných alarmových kontaktů a předává údaje do vzdáleného CENTRUM ÚDRŽBY. Ve spojení se senzorem TPL 503 umožňuje sledovat teplotu, tlak a hladinu oleje transformátoru a dálkově odesílat alarmy a naměřené hodnoty prostřednictvím výstupů RS485 / RS232. Ovládací jednotka BB211 je vybavena 3 barevnými LED diodami: T = teplota, P = tlak, L = úroveň pro indikaci alarmů.
Blikající LED diody indikují chybový stav (FAULT) přístroje, který zapisuje a uchovává objevující se stavy alarmů, maximální hodnoty dosažených parametrů teploty a tlaku a minimální hladinu oleje. Senzor TPL 503 poskytuje informace o stavu transformátoru. Kompaktní rozměry možnost montáže na kolejnici DIN umožňují instalaci v každé rozvaděči.

Senzory TPL 503

Úplně transparentní senzor dokonale zobrazuje hladinu oleje i ze vzdálenosti. Plně transparentní, poskytuje vynikající výhled na olej z každé strany 360°a inovativní design má za cíl zjednodušit plnění a doplňování oleje. Senzor TPL503 je vyroben ze speciálního materiálu odolného vůči teplotám v rozsahu od -20 °C do + 120 °C. Těsnost senzoru je zaručena zkouškami těsnosti provedenými ve 100% během výroby. Připojení k řídicí jednotce je provedeno přes 4-pinový kabel Powerlink, s konektorem M12, s maximální délkou až 40 m

Pro připojení snímače TPL503 je nutný kabel, který je k dispozici ve třech verzích délky:

• 5 m (kód produktu 1CA0020)
• 15 m (kód produktu 1CA0021)
• 30 m (kód produktu 1CA0025)


UNIVERSALNI NAPÁJENÍ: 85 do 260 V AC DC





Klikněte stáhnout pro stažení katalogového listu nového sistemu TPL 503 + BB211.
