Řídicí jednotka FO 935: vyvinuta jako technická evoluce konvenčních řídicích jednotek založených na senzorech Pt100 a zachovává si svou flexibilitu a hlavní funkce.
Řídicí jednotka FO 935 ve spojení s koncentrátorem CFO 521 je navržena pro správu 3 vstupů s optickými senzory CH1-CH2-CH3, pro řízení teploty 3 vinutí, plus čtvrtý přídavný vstup CH4 pro senzor Pt100 pro měření okolí transformátoru (kabina trafo místnosti) nebo jádra transformátoru..

Optické vlákno

Optické vlákno se skládá z velmi tenkých vláken, kterými prochází světelný signál s předem danou charakteristikou a vlnovou délkou.
Změna teploty generuje změnu na koncovce optického senzoru, která modifikuje charakteristiky odraženého signálu, což umožňuje koncentrátoru CFO 521 určit hodnotu teploty na koncovce senzoru.

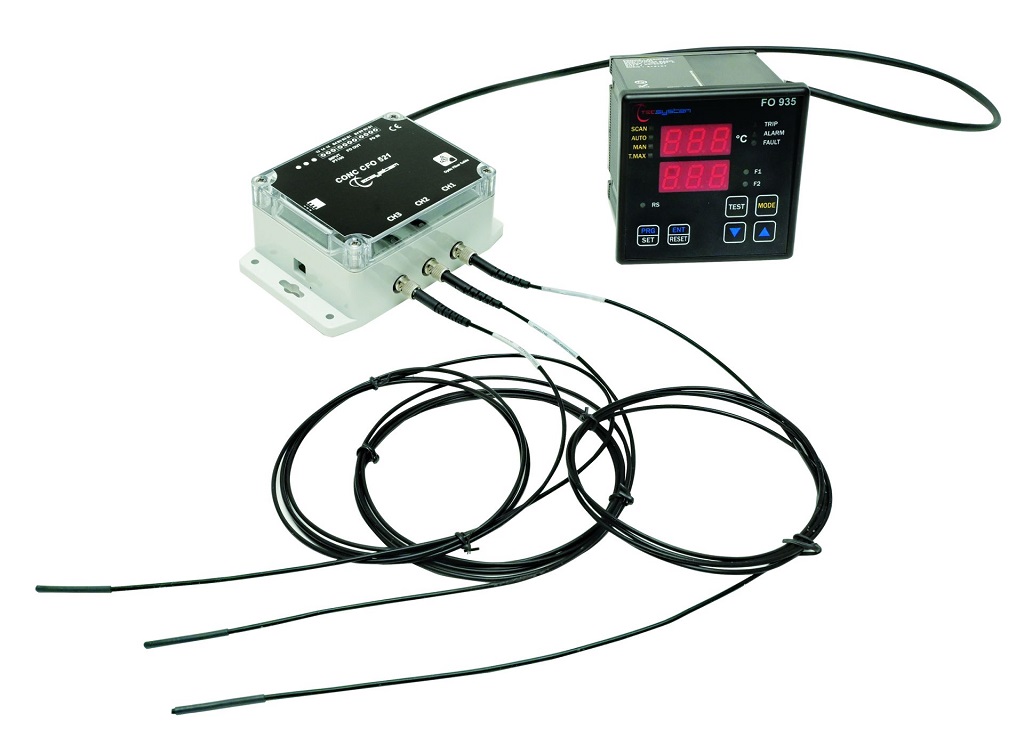

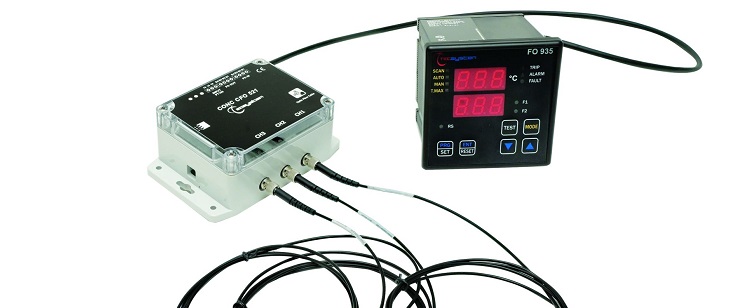

Systém se skládá z:

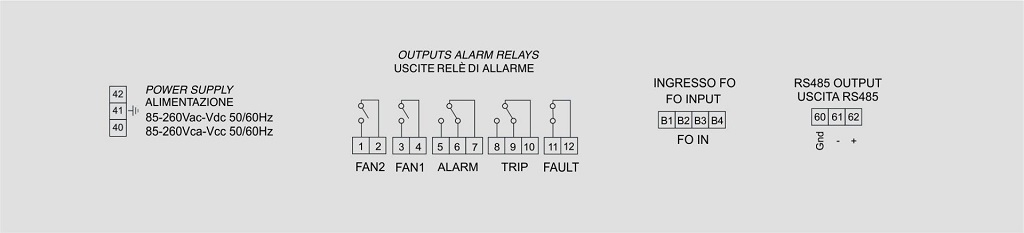

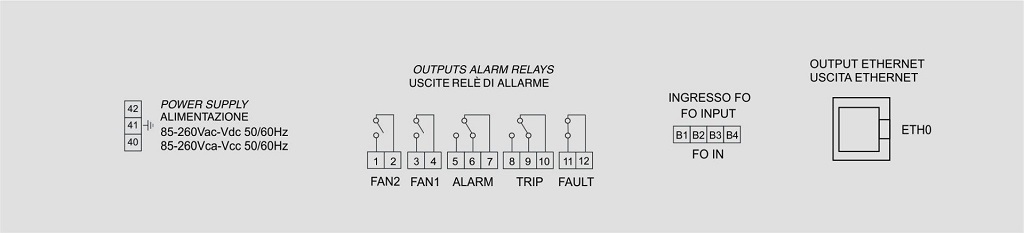

• FO 935 Teplotní jednotka verze BASIC, DIGITAL - digitální vstup RS 485 Modbus nebo ETHernet

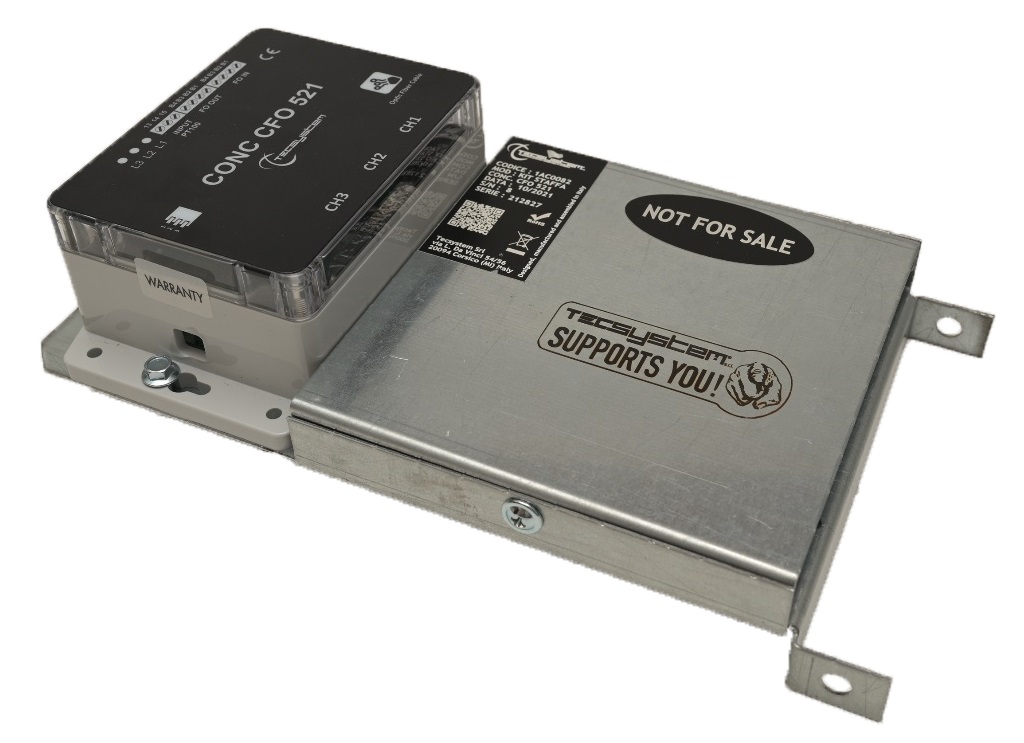

• CFO 521 Koncentrátor
• Optické senzory
• Montážní držák CFO521



Výhody použití tohoto SYSTÉMU:

• Vysoká odolnost vůči elektromagnetickému rušení
• Využití optických senzorů na transformátorech M V -M V max 38kV A Široký rozsah provozních teplot od -35°C do 195°C (optické senzory FO)
• Vysoká citlivost a dynamika měření (FO senzory)
• Zachování specifikace a zapojení relé jako u standardních produktů Tecsystem
• Zjednodušená instalace pro suché transformátory (suché transformátory nebo transformátory zalité v pryskyřici)







Klikněte stáhnout pro stažení katalogového listu NOVÉHO FO 935 OPTICKÝ SYSTÉM.
